材料的兩倍，由此使其能夠在毫米波頻率上工作。不僅如此，GaAs可與無源電路進行集成，這一點對于放大器的設計至關重要。按照本次的設計要求，將GaAs MESFET作為首選器件，其歸屬于A類的范疇，因此只需要加直流電源便可使其處于連續波的工作狀態，由此可以滿足不同脈沖形式的應用需要。在此需要闡明的一點是，若是功率器件處于連續波的工作條件，會對電源功率造成耗費，而采用GaAs進行供電，可以提高效率。因本次設計選擇了內匹配晶體管，所以不需要輸入和輸出匹配電路設計，從而使電路設計得以簡化。在對阻抗50 Ω線的設計中，需要對如下兩點加以注意：（1）由于該線上并不存在功率敏感點，故此不需要優化。（2）為與隔離器的尺寸進行配合，阻抗50 Ω線盡可能不要拐彎，這樣可以避免天線效應的產生[2]。
2.3 功率放大器的構成

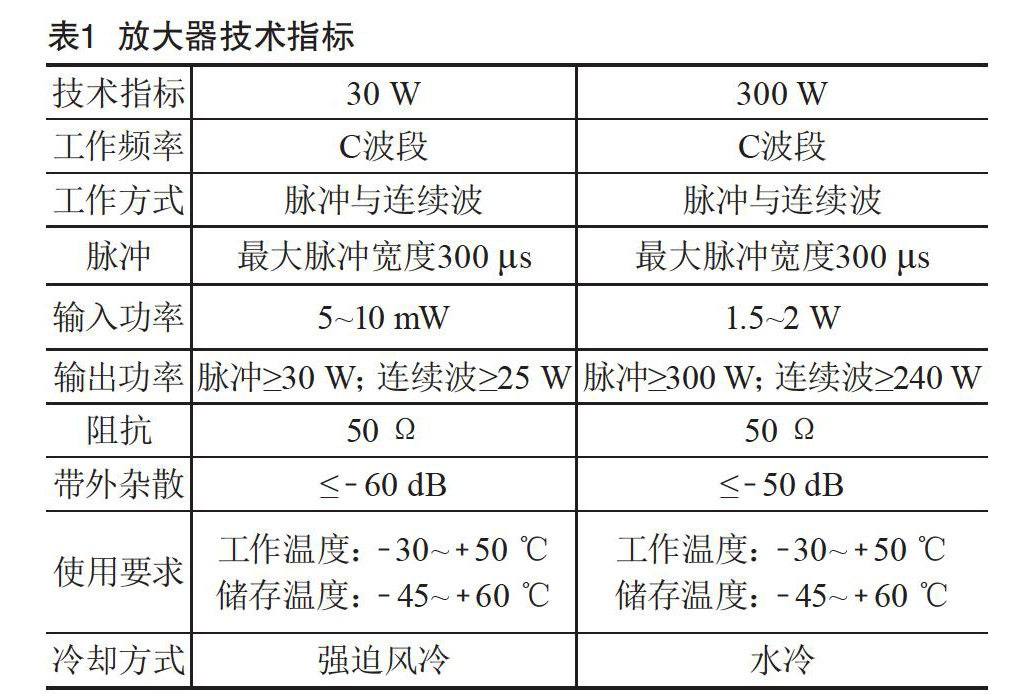

本次設計中，30 W的放大器采用的冷卻方式為風冷，300 W為水冷，均為全固態體制，通過高功率合成技術，可將多個功率放大器進行外部合成，由此便可組成不同功率電平的發射機。
2.4 偏置電路設計
在放大器設計中，一些設計人員在解決穩定性和頻譜方面常常會耗費大量的時間，導致這一問題的主要原因是偏置電路設計得不好。鑒于本次設計中選用的GaAs FET采用柵極電壓對漏極電流進行控制，如果跨導越大，柵極偏壓對漏極電流的影響就越大，在這一前提，產生自激的可能性也會隨之增大，因此，偏置電路設計質量優劣直接關系到功率放大器的性能好壞。在該電路的設計中，主要包括兩個方面，一方面是柵極偏置電路，另一方面是漏極饋電電路。
2.4.1 柵極偏置電路
在該電路的設計中，柵極電阻的取值是關鍵環節，若是取值不當，會對功率放大器的工作穩定性造成影響。由于這個電阻可能并不是直接與器件柵極相連接的電阻，加之每個器件的柵極電阻均有所不同，有些器件可以通過廠家的產品說明書查到，對于無法查到的柵極電阻，則可用下式進行計算：
柵極電阻=400/Psat （1）
在上述當中，柵極電阻的單位是Ω，Psat代表器件的飽和輸出功率，單位：W。該公式可對工作電壓Vds為9～12 V的器件所需的柵極電阻進行計算。
2.4.2 漏極饋電電路
當該電路作為匹配電路的一部分時，假設其阻抗為低損耗，其均為器件提供偏置，那么該電路的特性阻抗則為無窮大。為使功率放大的運行穩定性得到進一步提升，可在該電路中引入一個去耦電容和有耗元件。同時，為減小饋電電路的直流壓降，微帶線的寬度應越寬越好，且阻抗應與放大器的工作帶寬匹配。如果選用1/4波長低阻開路時，由于輸入阻抗在工作頻率上為零，所以可以少設置一個電容。在設計時，需要注意的一點是，漏極偏置電路域匹配電路之間的連接點應與晶體管的漏極靠得越近越好，這樣能夠使放大器的效率獲得提升。
2.4.3 偏置電路設計
在本次設計中，30 W放大器選用的是微波介質板，其基片厚度為0.508×10-3 m，導熱系數為0.20 W，板的導體厚度為3.5×10-5 m，該放大器中最大功率的末級GaAs高阻微帶線的平均電流為1.8 A。經過計算，在30 W放大器中，選用線寬為0.5 mm的高阻線不會燒斷，但是為預留出一部分設計余量，最終決定選用0.6 mm的線寬。300 W放大器，因其末級管的高阻微帶線平均電流為3 A，所以高阻線的線寬選用0.9 mm[3]。
2.5 電源調制電路
為確保電源在沒有激勵信號時，電流處于較低的狀態，需要對電源進行調制，以此來提高功率放大器的效率。目前，比較常用的電源調制方法有兩種：一種是柵極調制，另一種是漏極調制。
2.5.1 柵極調制
這種調制方法具體是指柵極電壓保持在﹣1.3～﹣3 V之間變化，漏極電壓保持不變，這樣可以使GaAs實現C類工作方式，由此能夠使工作效率獲得大幅度提升。
2.5.2 漏極調制
這種調制方法是在保持GaAs柵極電壓不變的前提下，對漏極電壓進行調制，并保證在無柵極電壓的前提下，漏壓無法加到功率管上。經過對比之后，本次設計決定采用漏極調制作為電源的調制方式。
2.6 隔直電路
該單路的主要作用是將加到放大器功率管上的直流電源與輸入輸出端口隔離開。通常情況下，處于輸出電路當中的隔直元件應當具備如下特性：低損耗、高功率，同時，對應不同的頻率應采用不同類型的隔直元件。在微波段上，在對多層電容進行焊接時，會因為焊點的影響，導致插損過大，為使這部分損耗有所減小，可在設計時，選用單層陶瓷電容。
2.7 功率合成器
在C波段的范圍內，如果想要達到300 W的輸出功率，放大器需要采用8管合成的設計方式，但是，由于連續波會產生一定的損耗，并且這部分損耗會對微帶線的耐功率造成影響。因此，在本次設計中，采用了如下設計方法：先分4路微帶合成，然后借助波導同軸合成器進行合成。
2.8 匹配電路設計
該電路最為重要的作用是對功率管的輸出和輸入阻抗進行統一，使其達到50 Ω電阻值要求。通常情況下，功率管在封裝時會完成一定的匹配處理，但這個處理程度卻無法滿足實際的設計開發需要。所以應對匹配電路的設計予以重視。對于匹配電路而言，其應當在線性度等方面有比較出色的表現，這就要求設計人員在設計的過程中，應當有側重點。最為簡單的匹配方式為L形匹配網絡，其在設計時只需要使用一種電抗元件，正因如此，匹配電路整體配置變得更加簡單，同時，這種匹配形式的電路種類多達8種。按照濾波的特性差異，可將L形匹配網絡分為高通濾波和低通濾波兩種結構類型，若是帶有外存諧波，后級濾波器能夠對諧波起到有效的抑制作用。在工頻提升和工作波長減少的前提條件下，分立元件的寄生參數將會隨之獲得大幅度提升，由此會對系統的性能造成一定程度的影響，對此，可以在匹配電路設計中，對分布參數的微帶線結構進行合理應用。
2.9 放大器的電磁兼容設計
在本次設計中，功率放大器外殼的材質為鋁合金，上下兩層結構，其中上層安裝的是低頻電路，下層安裝的是射頻放大電路腔體，這樣兩種不同類型的電路之間可以得到有效的隔離，從而避免了相互之間的電磁干擾[4]。
3 結語
綜上所述，C波段固態功率放大器是一類較為復雜的器件，其中所涉及的技術較多，為使該器件的功能和作用得以最大限度地發揮，應當了解并掌握其基本特性，并在設計的過程中，對相關電路的設計予以重視，從而使之滿足實際應用需要。在未來一段時期，應加大對C波段固態功率放大器相關方面的研究力度，從而使其能夠在更多領域中得到越來越廣泛的應用。
[參考文獻]
[1]薛羽，吳鵬，劉剛.固態功率放大器模塊自動化生產研究[J].電子機械工程，2016（6）：78-79.
[2]于洋.微波固態功率放大器脈沖調制技術的研究[J].甘肅科技，2016（7）：67-68.
[3]楊作成，李楠，孟旭東.Ku波段波導內空間功率合成功率放大器[J].通訊世界，2015（1）：23-24.
[4]梁勤金，梁璐，陳世韜，等.C波段GaN固態功放及其功率合成器研制[J].現代雷達，2013（11）：142-143.
Abstract：In this paper， the C-band solid state power amplifier is briefly introduced. Based on this， the design of C-band solid state power amplifier is discussed. It is hoped that the research in this paper can be helpful for the popularization and application of C-band solid state power amplifier.
Key words：C-band； power amplifier； transistor
